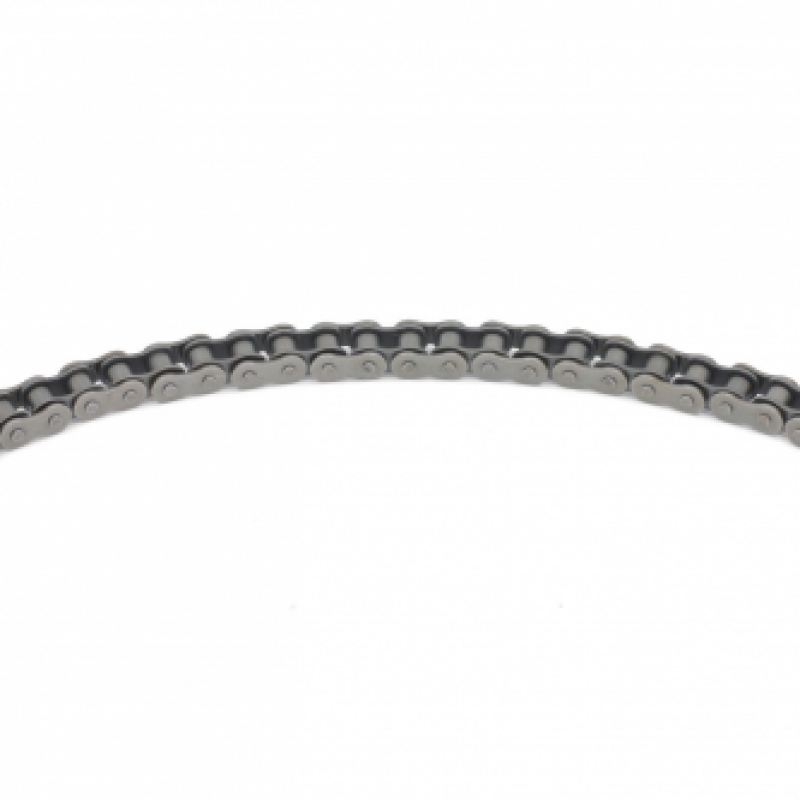

側彎鏈：內外鏈板間與銷軸套筒間的間隙比標準滾子鏈大，使鏈條增加了橫向彎曲與扭曲性能的鏈條。
側彎鏈條，銷軸和套筒之間的間隙要比標準的滾子鏈的間隙大得多，再加上內外聯接板之間的間隙比較大，才能保證這種鏈在使用時能沿橫向彎成弓形。其基本尺寸規格符合JIS、DIN/ISO滾子鏈的尺寸要求，因此可以使用標準的鏈輪。

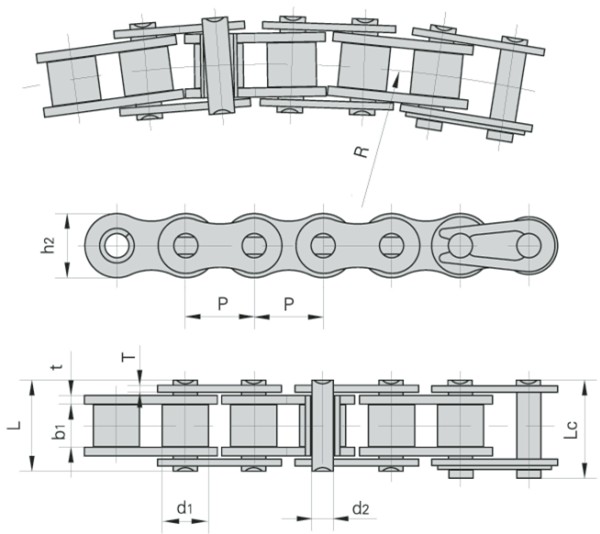

| 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈板高度 | 鏈板厚度 | 側彎半徑 | 極限拉伸載荷 | 平均拉伸載荷 |
| Chain No. | P | dl max | b1 min | d2 max | L max | Lc max | h2 max | t/T max | R min | Q min | Qo |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | |
| 40SB | 12.7 | 7.95 | 7.85 | 3.96 | 16.9 | 18.1 | 11.7 | 1.5 | 350 | 13.8/3136 | 15.2 |
| 43SB | 12.7 | 7.95 | 7.85 | 3.45 | 18.3 | 19.5 | 11.7 | 1.5 | 305 | 12/2727 | 13.2 |
| 50SB | 15.875 | 10.16 | 9.40 | 4.37 | 20.7 | 22.7 | 14.9 | 2.03 | 400 | 20.6/4681 | 22.7 |
| 60SB | 19.05 | 11.91 | 12.57 | 5.34 | 26.6 | 28.4 | 18.0 | 2.42 | 500 | 15.7/3568 | 1.7.3 |
| 63SB | 19.05 | 11.91 | 12.68 | 5.08 | 28.8 | 30.6 | 17.2 | 2.42/2.03 | 350 | 12.5/2840 | 20.0 |
| 80SB | 25.4 | 15.88 | 15.75 | 7.19 | 34.0 | 37.3 | 24.0 | 3.25 | 711 | 40.9/9201 | 42.0 |
| 08BSB | 12.7 | 8.51 | 7.75 | 3.97 | 17.4 | 18.7 | 11.8 | 1.6 | 400 | 14/3182 | 15.4 |
| 08BSBF1 | 12.7 | 8.51 | 7.75 | 3.97 | 16.3 | 17.6 | 11.8 | 1.6/1.2 | 400 | 12.8/2909 | 14.1 |
| 10BSB | 15.875 | 10.16 | 9.65 | 4.50 | 20.1 | 21.5 | 14.7 | 1.7 | 400 | 15.6/3545 | 17.2 |
| 12BSB | 19.05 | 12.07 | 11.68 | 5.12 | 23.1 | 24.8 | 16.0 | 1.85 | 500 | 20.5/4658 | 22.6 |
| 16BSB | 25.4 | 15.88 | 17.22 | 7.90 | 36.5 | 39.7 | 21.0 | 3.7/3.0 | 500 | 55.6/12635 | 64.0 |
| C2050SB | 31.75 | 10.16 | 9.40 | 5.08 | 21.3 | 22.6 | 15.0 | 2.03 | 800 | 21.8/4954 | 24.1 |
