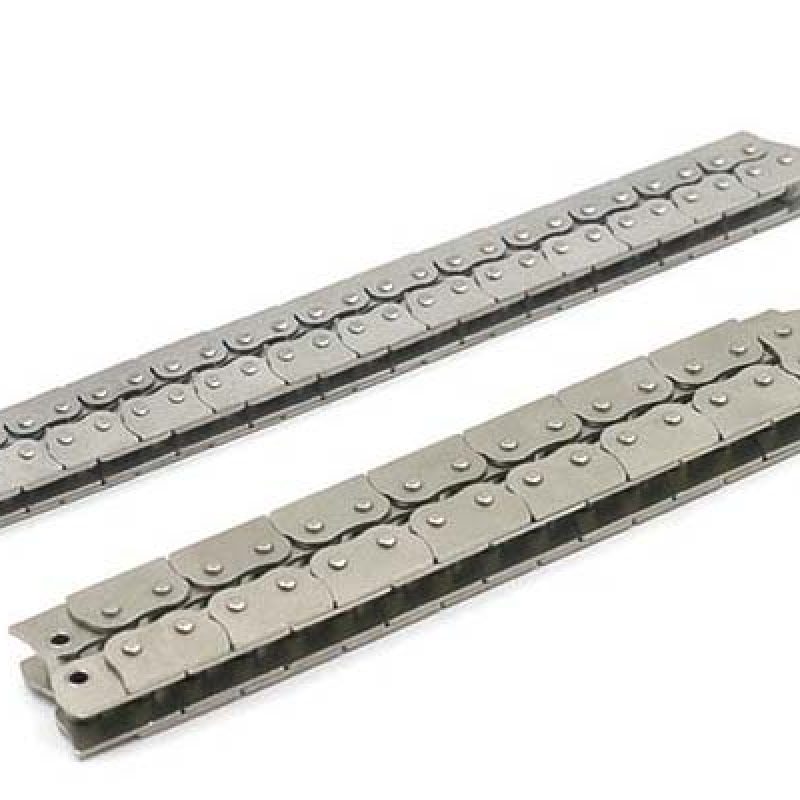

推窗用防彎鏈條
  • 推窗用防彎鏈條
  • 鏈條介紹
  • 鏈條參數

鏈條一般為金屬的鏈環物,多用作機械傳動或傳遞力矩,隨著社會的發展,推窗器作為通風換氣家居自動化的重要部分被廣泛應用,目前的推窗器有多種,鏈條式開窗器由于簡潔美觀而被應用最多,鏈式推窗器的結構特點就是通過鏈條的垂直伸出與縮回來完成開窗與關窗的動作,推窗鏈條在推動窗門時,受到的是壓力,它要求不會像其他鏈條一樣發生彎曲,能一直保持挺直。

但是,目前大多數的推窗用防彎鏈,基本上采用常見的一般鏈條結構,在實現推窗功能上難免存在結構牢度差,鏈條傳動過程中不夠平穩,使用效果不佳。

如上述中提出的問題,本方案提供一種推窗用防彎套筒鏈,并通過該推窗用防彎套筒鏈達到解決上述中出現的問題和不足,使之能更具有實用的目的。

該推窗用防彎鏈具有結構設計合理,結構牢固,延長鏈條使用壽命,拉伸載荷強,支撐承載能力強,鏈條傳動平穩性的優點。

為達到上述目的,采用的技術方案是:一種推窗用防彎套筒鏈,包括:內鏈板、外鏈板、套筒、滾子和銷軸;所述套筒設置在銷軸的外側,且套筒與銷軸通過套合方式相連接;所述滾子設置在套筒的外側,且滾子與套筒通過套合方式相連接;所述內鏈板設置在滾子的兩側,且內鏈板與套筒通過過盈方式相連接;所述外鏈板設置在內鏈板的一側,且外鏈板與內鏈板通過銷軸相連接。

防彎鏈是安裝在鏈式開窗機內,用來推拉窗戶。

一般選用不銹鋼制造,也可以根據客戶要求用碳鋼表面鍍鎳、鍍鋅、鍍鉻和達克羅防腐處理。

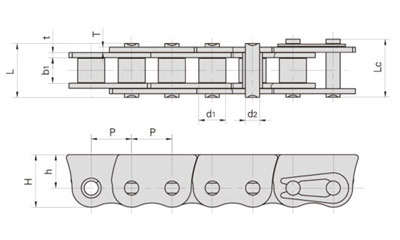

鏈條節距滾子直徑內節內寬銷軸直徑銷軸長度銷軸長度鏈板尺寸鏈板尺寸鏈板尺寸極限拉伸載荷每米長重
Pd1 maxb1 mind2 maxL maxLc maxH maxht/T maxQ minq
mmmmmmmmmmmmmmmmmmkNKq/m
08AF612.77.957.853.9616.617.817.011.01.513.80.91
415BF412.77.754.884.0916.417.817.011.01.3/3.112.01.07
08BSSF2012.78.517.754.4516.718.216.510.51.612.01.06

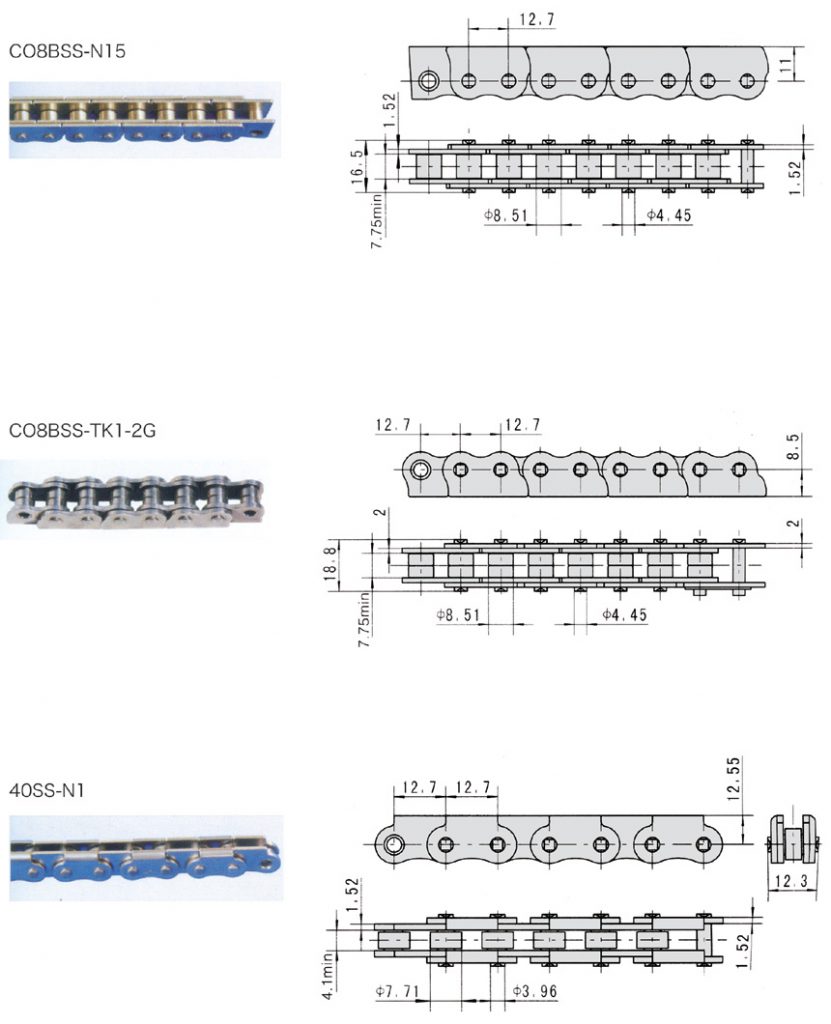

推窗用防彎鏈條參數
開窗器用防彎鏈條
