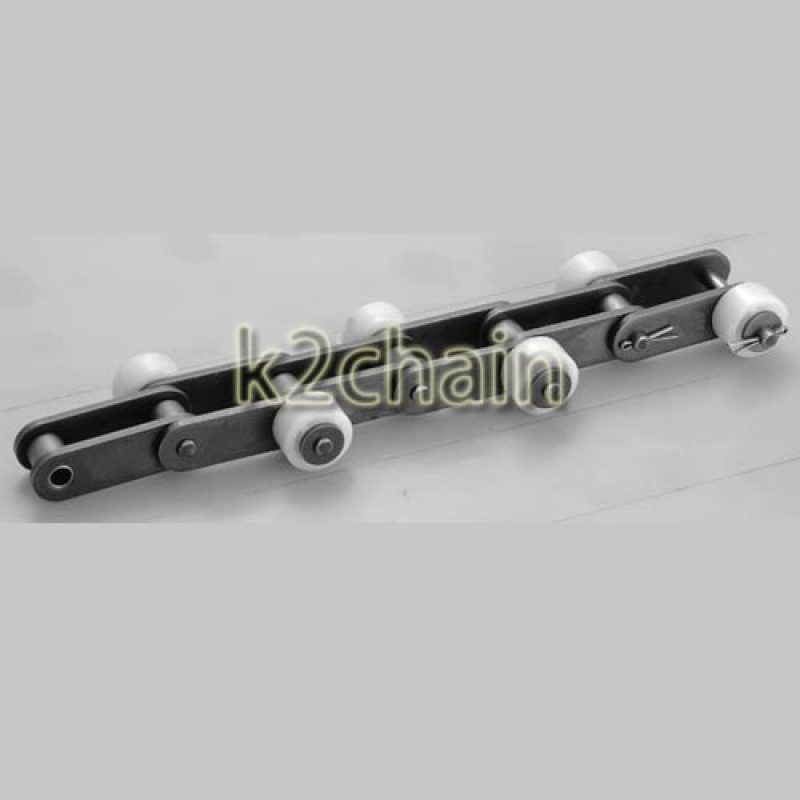

雙倍節距側置滾輪鏈條

雙倍節距側置滾子鏈條是將鏈條的銷軸延長，在伸長部分安裝可自由轉動的滾子的自由流動鏈。

側置滾子較適合將設備的更小型化。而且可安裝復數側置滾子，可將小輸送物可直接承載在輸送鏈上。

• 提供標準規格，免加油規格，SS（不銹鋼）規格。
• ＊還可提供NP（鍍鎳規格），請咨詢我司。

特點

由于安裝了側置滾子，較適合輸送機的更小型化。

可進行后屈，返回側的布局變得更容易。

可安裝復數側置滾子，可將小輸送物直接于承載側置滾子上輸送。

標準介紹

1、標準規格

?鏈條本體為不銹鋼材，R滾子可選擇鋼材或塑料材質。

鋼制滾子

?全零部件都為鋼制的熱處理硬化品。

?可使用溫度范圍：-10℃～150℃

?需要加油。

工程塑料R滾子

?輕量（比鋼制類型輕30%），低噪音（比鋼制類型降低5-7dB）

?進行抵抗(對鋼制相比比降低30%)

?可使用溫度范圍：-10℃～80℃

?鏈銷和套筒之間需要供油。工程塑料滾子為白色。

2、免加油規格

?采用特殊含油燒結，無需加油也可長期使用。

※側置鋼制滾子需要加油。

?容許張力與標準規格相同，為了區別，內外鏈板實施黑染處理。

?可使用溫度范圍：-10℃～150℃

?在藥品·水中或者洗滌·脫脂環境下,請避免使用。

?可提供到C2102為止的尺寸。

?側置滾子可選擇工程塑料（塑料滾子，塑料止動滾子，導電滾子）或鋼材。

3、不銹鋼規格

?除了鏈銷（析出硬化不銹鋼），其他零件采用18-8不銹鋼，具有耐腐蝕性。

?可選擇不銹鋼小滾子，或不銹鋼雙倍節大滾子。

鋼制滾子

?鏈條本體和滾子均為鋼材，具有耐腐蝕性。

?可使用溫度范圍：-20℃～400℃

?需要加油。

工程塑料大滾子

?輕量（比鋼制類型輕30%），低噪音（比鋼制類型降低5-7dB）

?進行抵抗(對鋼制相比比降低30%)

?可使用溫度范圍：-20℃～80℃

?鏈銷和套筒之間需要供油。工程塑料滾子為白色。

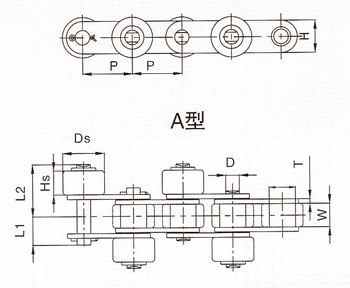

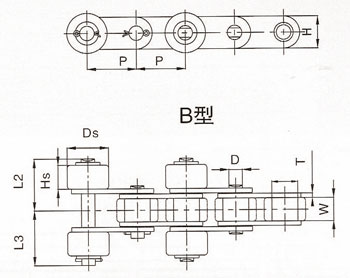

三、結構

四、側置滾子安裝位置

千鳥型（之字形）	平行型（對稱型）
?圖示為每一個鏈節帶千鳥型（之字形）側置滾子例。 ?錯列安裝的場合,標準為每三個鏈節安裝一個止動滾子。（圖的斜線）	?圖2是平行安裝側置滾子的例子。側滾輪可安裝于每兩個鏈節以上的間隔。 ?每兩個鏈節平行安裝的場合，標準為每六個鏈節安裝一個止動滾子。（圖的斜線）
